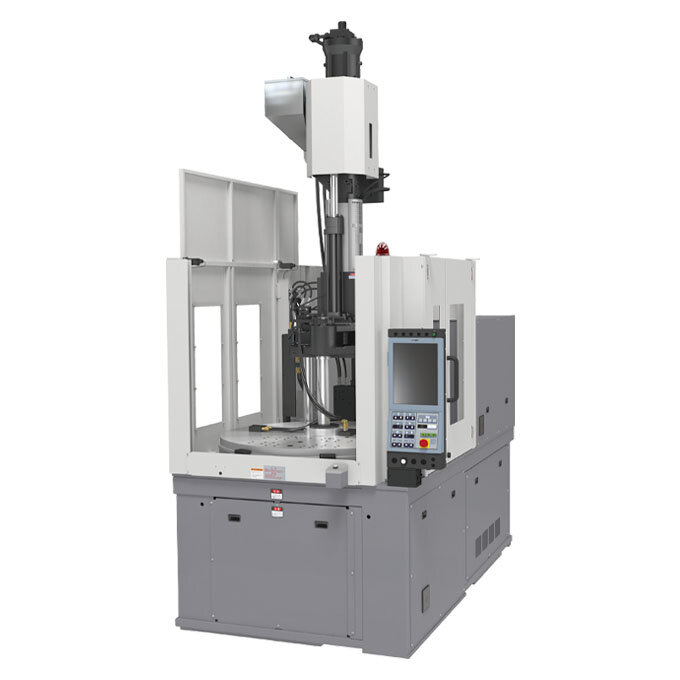

TNX-RⅢ series
Products Information
トータルバランスに優れたハイブリッド機
TNX-RⅢシリーズは、優れた射出性能を発揮し、ランニングコストを低減する極限の省エネを実現した革新的なハイブリッドポンプシステム「Xポンプ」を搭載している点が最大の特長です。
-
- 型締力
- 50tf ~ 150tf
-
- 駆動
-
ハイブリッド式
製品特徴
-
シンプル&コンパクトな射出機構で、優れた射出性能を実現。
1)ワイドレンジな射出領域を確保し、成形領域を拡大 油圧ポンプをサーボモータ制御することで、成形条件に応じた最適な吐出量に随時切り換えが可能であるため、 広範囲な射出速度・圧力領域において優れた制御特性を実現しています。
(2)極低速・低圧領域での優れた安定性が、成形領域を拡大 サーボモータによるポンプ駆動のため微少流量をコントロールできるとともに、フィードバック制御を行うことで、従来の油圧機では不可能であった「1mm/s以下の速度設定」を正確に制御できます。また、極低圧領域での制御性・安定性も飛躍的に向上しましたので、肉厚製品やホットメルト(低圧封止)などの成形にも最適です。
(3)高射出圧力の長時間保持で、成形領域の拡大と品質向上を実現 Xポンプ搭載機では、電気式成形機が苦手とする「高い射出圧力を長時間保持する」ことが可能になり、 肉厚成形品の品質向上に威力を発揮します。 -
直圧型締ならではの長期安定稼動を実現。
(1)長期安定稼動の「直圧式」型締機構 金型や型締機構の温度変化による影響を受けず、 常に設定値通りの均一な型締力を金型に伝達可能な直圧式型締機構を搭載しています。 金型や成形機にやさしい適正(低)型締力設定が容易で、シンプルかつ クリーンな機構は長期にわたり機械精度を維持します。
(2)取付可能な金型サイズを大型化 3本タイバーシャフトによるワイドなターンテーブルを搭載しており、 取付可能な最大金型寸法を業界最大クラス(当社比最大20%アップ)に拡大しました。 製品の複雑形状に伴う金型の大型化やスライドコアを有する金型などに対応します。
(3)サーボモータ駆動によるサイクルアップ ターンテーブルの回転動作とエジェクタ動作をサーボモータ駆動としており、 それぞれ高速かつスムーズ(低振動)な回転動作を実現。 また、射出・計量とエジェクタの同時動作が可能で、サイクルアップを実現しました。
(4)作業性・操作性の向上 ターンテーブル(金型取付面)周りの作業スペースを広く確保しているとともに、 ターンテーブル高さを低床化したことで、金型取付などの段取り替え作業のほか、 ワークインサートや製品取出しなどの作業性・操作性を大幅に向上させました。 ロボットなどによる自動化にもフレキシブルに対応できます。
